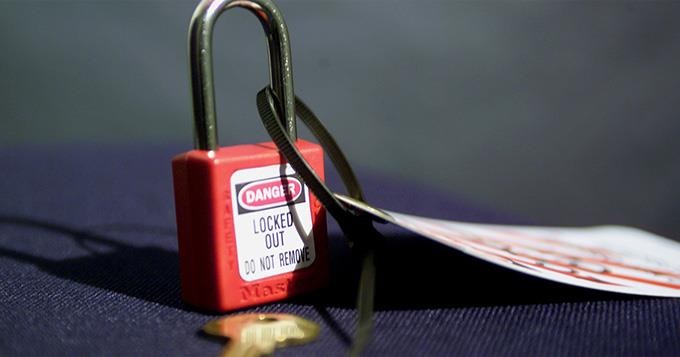

لاک اوت و تگ اوت (Lockout/Tagout) یا به اختصار LOTO که در فارسی معادل آن قفلگذاری و برچسبگذاری است، یک رویه ایمنی برای کنترل انرژیهای خطرناک هنگام نگهداری و تعمیرات، و سرویس تجهیزات است. پیش از آغاز هرگونه کار، منابع انرژی ایزوله، قفل و برچسبگذاری میشوند تا دستگاه از نظر فیزیکی امکان روشن شدن در زمانی که فردی روی آن کار میکند را نداشته باشد.
بخش لاک اوت (قفلگذاری – Lockout) به معنای قفل کردن فیزیکی وسیله ایزولهکننده انرژی با استفاده از قفل یا تجهیزات مخصوص قفلگذاری است. این کار تجهیزات را در وضعیت ایمن و خاموش نگه میدارد.
بخش تگ اوت (برچسبگذاری – Tagout) نقش هشداردهنده را دارد؛ برچسبی که به وسیله ایزولهکننده متصل میشود و به دیگران اعلام میکند: به این تجهیز دست نزنید؛ فردی در حال کار روی آن است.
این دو اقدام در کنار هم از کارکنان در برابر راهاندازی ناخواسته تجهیزات، برقدار شدن مجدد بهصورت تصادفی، و آزاد شدن انرژی ذخیرهشده محافظت میکنند؛ مانند بار الکتریکی باقیمانده، فنرهای تحت تنش، فشار هیدرولیکی یا بخار محبوس.
لاک اوت و تگ اوت یا LOTO برای هر تجهیزی که انرژی خطرناک را ذخیره یا منتقل میکند کاربرد دارد؛ از جمله انرژی الکتریکی، مکانیکی، هیدرولیکی، پنوماتیکی، حرارتی یا گرانشی.
در مدیریت تأسیسات، این موارد شامل سیستمهای تهویه مطبوع، پمپها، چیلرها، نوارهای نقاله، تابلوهای برق و بهطور کلی هر تجهیزی است که تیم نگهداری و تعمیرات بهطور منظم آن را سرویس میکند.
چرا لاک اوت و تگ اوت اهمیت دارد؟
لاک اوت و تگ اوت(LOTO) صرفاً یک رویه یا بهروش ایمنی نیست؛ بلکه یکی از سختگیرانهترین استانداردهای ایمنی محل کار از نظر اجرای قانونی است.
استاندارد لاک اوت و تگ اوت سازمان OSHA(OSHA مخفف عبارت Occupational Safety and Health Administration است که به معنای سازمان مدیریت ایمنی و بهداشت شغلی است. این سازمان بخشی از وزارت کار ایالات متحده آمریکا است و مسئولیت اجرای قانون OSHA را بر عهده دارد) با شماره 29 CFR 1910.147 همواره در فهرست ۱۰ مورد نخستِ پرتکرارترین تخلفات ثبتشده توسط این سازمان قرار دارد. میانگین جریمه هر مورد تخلف حدود ۱۹,۰۰۰ دلار است و در صورت تخلف عمدی یا تکرار تخلف این مبلغ میتواند برای هر مورد از ۱۵۰,۰۰۰ دلار نیز فراتر رود.
اما نگرانی اصلی، جریمه مالی نیست؛ بلکه جان و سلامت کارکنان است. بر اساس آمار OSHA، اجرای صحیح الزامات LOTO میتواند سالانه از حدود ۱۲۰ مورد مرگ و ۵۰,۰۰۰ مورد آسیبدیدگی در ایالات متحده آمریکا جلوگیری کند.
تکنسینهای نگهداری و تعمیرات، اپراتورهای ماشینآلات و نیروهای فنی بیشترین خطر را متحمل میشوند. هنگامی که انرژیهای خطرناک بهدرستی کنترل نشوند، پیامدها میتواند بسیار شدید باشد؛ از جمله قطع عضو، آسیبهای لهشدگی، برقگرفتگی، سوختگیهای شدید و شکستگی استخوان.
نکته مهم این است که بازرسیهای OSHA فقط پس از وقوع حادثه انجام نمیشوند. ممیزیهای دورهای، شکایت کارکنان و برنامههای بازرسی و نظارت در سطح صنعت نیز میتوانند باعث حضور بازرس در یک مجموعه شوند. در چنین بازرسیهایی، مستندات و مدارک مربوط به LOTO معمولاً از نخستین مواردی هستند که بررسی میشوند.
داشتن برنامه مکتوب لاک اوت تگ اوت، آموزش کارکنان و دستورالعملهای مدون و مستندسازیشده تنها برای رعایت الزامات قانونی نیست؛ بلکه عاملی است که یک عملیات نگهداشت ایمن و کنترلشده را از یک مسئولیت حقوقی و ایمنی سنگین متمایز میکند.
تفاوتهای کلیدی برنامه و رویهٔ لاک اوت تگ اوت
دو اصطلاح «برنامه» و «رویه» اغلب بهجای یکدیگر استفاده میشوند، اما یکسان نیستند. در واقع، اشتباه گرفتن این دو یکی از رایجترین نواقصی است که بازرسان OSHA هنگام ممیزیها شناسایی میکنند.
سادهترین راه برای درک تفاوت آنها این است:
| برنامه لاک اوت تگ اوت | رویه لاک اوت تگ اوت |
| چیست؟ چارچوب کلی اجرای LOTO | چیست؟ دستورالعمل گامبهگام اجرای LOTO |
| دامنه: کل تأسیسات یا مجموعه را پوشش میدهد | دامنه: مختص یک تجهیز یا ماشین مشخص است |
| مسئول: مدیر EHS یا تیم ایمنی | مسئول اجرا: پرسنل مجاز نگهداری و تعمیرات |
| شامل: سیاستها، آموزشها، ممیزیها و نقشها | شامل: مراحل دقیق ایزولهسازی و قفلگذاری همان دستگاه |
| به زبان ساده: مشخص میکند چه قوانینی باید اجرا شوند. | به زبان ساده: مشخص میکند آن قوانین دقیقاً چگونه اجرا شوند. |
آن را مانند برنامه نگهداری و تعمیرات پیشگیرانه در مقایسه با چک لیست نگهداری و تعمیرات در نظر بگیرید.
برنامه، قوانین، الزامات و چارچوب کلی را تعیین میکند؛ اما رویه یا دستورالعمل اجرایی همان قوانین را بهصورت عملی و گامبهگام اجرا میکند.
وجود هر دو ضروری است.
- برنامه بدون رویهها، صرفاً یک سند سیاستگذاری است که در عمل کسی آن را اجرا نمیکند.
- رویهها بدون برنامه نیز به این معناست که آموزش، ممیزی، نظارت و پاسخگویی وجود نخواهد داشت.
تفاوت تجهیزات لاک اوت (قفلگذاری) و تگ اوت (برچسبگذاری)
هر دو وسیله با یک هدف بهکار میروند :جلوگیری از برقدار شدن یا انرژیدار شدن ناخواسته تجهیزات در حین نگهداری و تعمیرات .اما نحوه عملکرد آنها متفاوت است و قفلگذاری از نظر ایمنی، حفاظت بسیار قویتری فراهم میکند.
| وسیله لاک اوت (قفلگذاری) | وسیله تگ اوت (برچسبگذاری) |
| کارکرد: بهطور فیزیکی از انرژیدار شدن یا راهاندازی تجهیزات جلوگیری میکند. | کارکرد: به دیگران هشدار میدهد که تجهیزات را انرژیدار یا راهاندازی نکنند. |
| نحوه عملکرد: وسیله ایزولهکننده انرژی را در وضعیت خاموش (OFF) قفل میکند. | نحوه عملکرد: یک برچسب هشدار به وسیله ایزولهکننده انرژی متصل میشود. |
| نمونهها: قفل آویز، قفل کلیدهای قطعکننده مدار (Circuit Breaker Lockout)، قفل شیرآلات (Valve Lockout)، هاسپ (Lockout Hasp) | نمونهها: برچسبهای هشدار مانند روشن یا راهاندازی نکنید |
| سطح حفاظت: مانع فیزیکی ایجاد میکند؛ بنابراین تجهیز عملاً قابل راهاندازی نیست. | سطح حفاظت: به این وابسته است که افراد برچسب را ببینند و به هشدار آن احترام بگذارند. |
| زمان استفاده: هر زمان که از نظر فنی امکان قفلگذاری وجود داشته باشد. | زمان استفاده: فقط زمانی که قفلگذاری فیزیکی امکانپذیر نباشد. |
مهمترین تفاوت این دو وسیله این است که وسیله قفلگذاری از انرژیدار شدن مجدد تجهیزات جلوگیری میکند، در حالی که وسیله برچسبگذاری فقط درباره آن هشدار میدهد. این تفاوت زمانی اهمیت حیاتی پیدا میکند که دستان شما داخل دستگاه و در حال انجام عملیات تعمیر یا سرویس باشد.
طبق الزامات OSHA، لاک اوت (قفلگذاری) روش پیشفرض و الزامی است. تگ اوت (برچسبگذاری) تنها زمانی مجاز است که طراحی تجهیز واقعاً امکان نصب قفل را فراهم نکند. حتی در این شرایط نیز، سیستم برچسبگذاری باید از نظر سطح ایمنی، اثربخشی معادل قفلگذاری داشته باشد؛ موضوعی که معمولاً مستلزم اجرای اقدامات حفاظتی تکمیلی علاوه بر نصب برچسب است.
در عمل، در بیشتر تأسیسات و صنایع مدرن، از هر دو بهصورت همزمان استفاده میشود. قفل، منبع انرژی را بهصورت فیزیکی ایمن میکند و برچسب نیز مشخص میکند چه کسی قفل را نصب کرده، چه زمانی این کار انجام شده و دلیل قفلگذاری چیست.
شش مرحله اجرای رویه لاک اوت تگ اوت بر اساس استاندارد OSHA
استاندارد کنترل انرژیهای خطرناک OSHA 29 CFR 1910.147 ترتیب دقیقی را تعیین میکند که کارکنان مجاز باید پیش از انجام سرویس یا تعمیر هر تجهیز دارای انرژی خطرناک از آن پیروی کنند. این فرایند شامل شش مرحله است و ترتیب انجام آنها اهمیت دارد.
مرحله ۱: آمادهسازی برای خاموش کردن تجهیز
پیش از هر اقدامی، کارمند مجاز تمام منابع انرژی متصل به تجهیز را شناسایی میکند؛ از جمله انرژی الکتریکی، مکانیکی، هیدرولیکی، پنوماتیکی، حرارتی یا گرانشی. این مرحله همچنین شامل اطلاعرسانی به تمام کارکنان ذیربط است که عملیات قفلگذاری و برچسبگذاری در شرف آغاز است.
مرحله ۲: خاموش کردن تجهیز
دستگاه مطابق دستورالعمل سازنده یا رویه اختصاصی خاموشسازی همان تجهیز، خاموش میشود. این یک خاموشسازی منظم و کنترلشده است، نه توقف اضطراری.
مرحله ۳: ایزوله کردن منبع انرژی
تمام وسایل ایزولهکننده انرژی، مانند کلیدها، شیرها و کلیدهای قطع مدار، در وضعیت خاموش یا بسته قرار میگیرند. تمام منابع انرژی متصل به تجهیز باید ایزوله شوند، نه فقط منبع اصلی.
مرحله ۴: نصب تجهیزات قفلگذاری و برچسبگذاری
کارمند مجاز، قفل و برچسب شخصی خود را روی هر یک از وسایل ایزولهکننده انرژی نصب میکند. برچسب باید شامل نام و اطلاعات تماس کارمند باشد. اگر چند نفر در حال انجام کار باشند، هر یک باید قفل شخصی خود را نصب کنند.
مرحله ۵: آزادسازی یا مهار انرژی ذخیرهشده
این مرحله معمولاً بسیاری از افراد را غافلگیر میکند. حتی پس از ایزولهسازی، ممکن است انرژی همچنان در خازنها، فنرها، اجزای معلق، خطوط تحت فشار یا سیستمهای هیدرولیکی ذخیره شده باشد. پیش از شروع کار، تمام انرژی باقیمانده باید تخلیه، مهار یا آزاد شود.
مرحله ۶: تأیید ایزوله بودن
پیش از تماس با تجهیز، کارمند مجاز اطمینان حاصل میکند که دستگاه کاملاً بدون انرژی است؛ این کار معمولاً با تلاش برای روشن کردن آن از طریق کنترلهای معمول انجام میشود. پیش از آغاز کار، تجهیز باید وضعیت انرژی صفر را نشان دهد.
راهنمای ۸ مرحلهای تدوین برنامه کامل لاک اوت تگ اوت
داشتن رویههای مجزای لاک اوت تگ اوت شروع خوبی است، اما بدون یک برنامه که همه آنها را در کنار هم مدیریت کند، تنها یک ممیزی یا یک حادثه با قرار گرفتن در معرض ریسکهای جدی فاصله دارید.
در ادامه، مراحل تدوین یک برنامه LOTO که واقعاً کارآمد باشد، آورده شده است.
مرحله ۱ — جلب حمایت مدیریت
یک برنامه لاک اوت تگ اوت تنها زمانی موفق خواهد بود که سازمان از آن حمایت کند. پیش از تدوین حتی یک سیاست یا دستورالعمل، باید با مدیریت درباره دامنه برنامه، بودجه موردنیاز برای تجهیزات قفلگذاری و برچسبگذاری و آموزش، و همچنین مسئولیت مشخص اجرای برنامه به توافق برسید. بدون این حمایت، اجرای برنامه متوقف خواهد شد.
مرحله ۲ — تهیه فهرست تجهیزات
تمام بخشهای مجموعه را بررسی کرده و همه تجهیزاتی را که هنگام سرویس یا تعمیر به اجرای LOTO نیاز دارند، مستندسازی کنید. تمام منابع انرژی متصل به هر دستگاه، شامل انرژی الکتریکی، پنوماتیکی، هیدرولیکی، حرارتی و مکانیکی، را ثبت کنید. این فهرست، مبنای تدوین رویههای اختصاصی هر تجهیز خواهد بود.
مرحله ۳ — تدوین خطمشی LOTO
خطمشی مکتوب LOTO باید دامنه اجرا، نقشها و مسئولیتها، قوانین مربوط به نصب و برداشتن تجهیزات قفلگذاری و برچسبگذاری، و نحوه اجرای برنامه را مشخص کند. OSHA مستندسازی این خطمشی را الزامی میداند؛ یک سیاست شفاهی قابل قبول نیست.

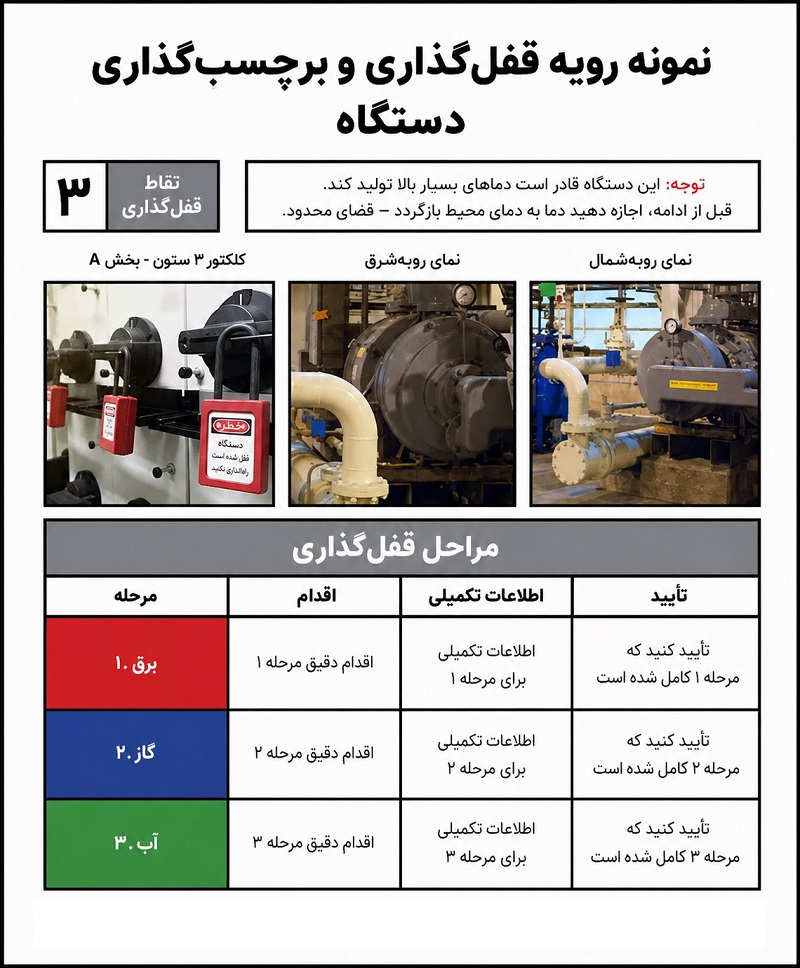

مرحله ۴ — تدوین رویههای اختصاصی هر تجهیز
برای هر یک از تجهیزاتی که در مرحله دوم شناسایی شدهاند، یک رویه اختصاصی تهیه کنید. این رویه باید شامل ترتیب خاموش کردن تجهیز، تمام نقاط ایزولهسازی انرژی، نوع تجهیزات قفلگذاری موردنیاز و روش تأیید وضعیت انرژی صفر باشد. رویههای عمومی یا کلی، الزامات OSHA را برآورده نمیکنند.
مرحله ۵ — تأمین تجهیزات قفلگذاری و برچسبگذاری
تجهیزات موردنیاز را برای مجموعه تهیه کنید؛ از جمله قفلهای آویز، هسپ (Hasp)، قفل شیرآلات، قفل کلیدهای قطع مدار و برچسبهای استاندارد. هر کارمند مجاز باید قفل اختصاصی خود را داشته باشد. استفاده از قفلهای مشترک، اصل پاسخگویی و مسئولیتپذیری را تضعیف میکند.
مرحله ۶ — آموزش کارکنان در همه سطوح
سازمانOSHA سه سطح آموزش برای لاک اوت تگ اوت را الزامی میداند:
- کارکنان مجاز: افرادی که عملیات قفلگذاری را انجام میدهند و باید آموزش کامل رویههای لاک اوت تگ اوت را دریافت کنند.
- کارکنان ذیربط: افرادی که با تجهیزات کار میکنند و باید بدانند چرا لاک اوت تگ اوت اجرا میشود و در زمان فعال بودن آن چه اقداماتی مجاز نیست.
- سایر کارکنان :تمام افرادی که در محلهایی کار میکنند که لاک اوت تگ اوت در آنها اجرا میشود و باید آموزشهای آگاهیبخش در این زمینه را دریافت کنند.
آموزشها باید متناسب با نقش هر فرد، مستند و هر زمان که رویهها تغییر کنند یا نواقصی مشاهده شود، مجدداً برگزار شوند.
مرحله ۷ — اجرای آزمایشی و اعمال الزامات
پیش از اجرای برنامه در کل مجموعه، آن را روی مجموعه مشخصی از تجهیزات بهصورت آزمایشی اجرا کنید. کمبودهای احتمالی در رویهها، تجهیزات یا میزان آگاهی کارکنان را شناسایی و برطرف کنید. سپس برنامه را بهطور مستمر و بدون استثنا اجرا کنید؛ برنامه لاک اوت تگ اوت که گاهی نادیده گرفته شود، در واقع یک برنامه LOTO محسوب نمیشود.
مرحله ۸ — ممیزی سالانه و بهروزرسانی
سازمان OSHA انجام بازرسیهای دورهای از رویههای لاک اوت تگ اوت را الزامی میداند؛ حداقل سالانه یک بار برای هر رویه و توسط یک کارمند مجاز که خود مجری آن رویه نباشد. هرگونه تغییر در تجهیزات، اضافه شدن منابع جدید انرژی یا نتایج حاصل از حوادث و بررسیها باید باعث بازنگری و بهروزرسانی فوری رویههای مربوطه شود.

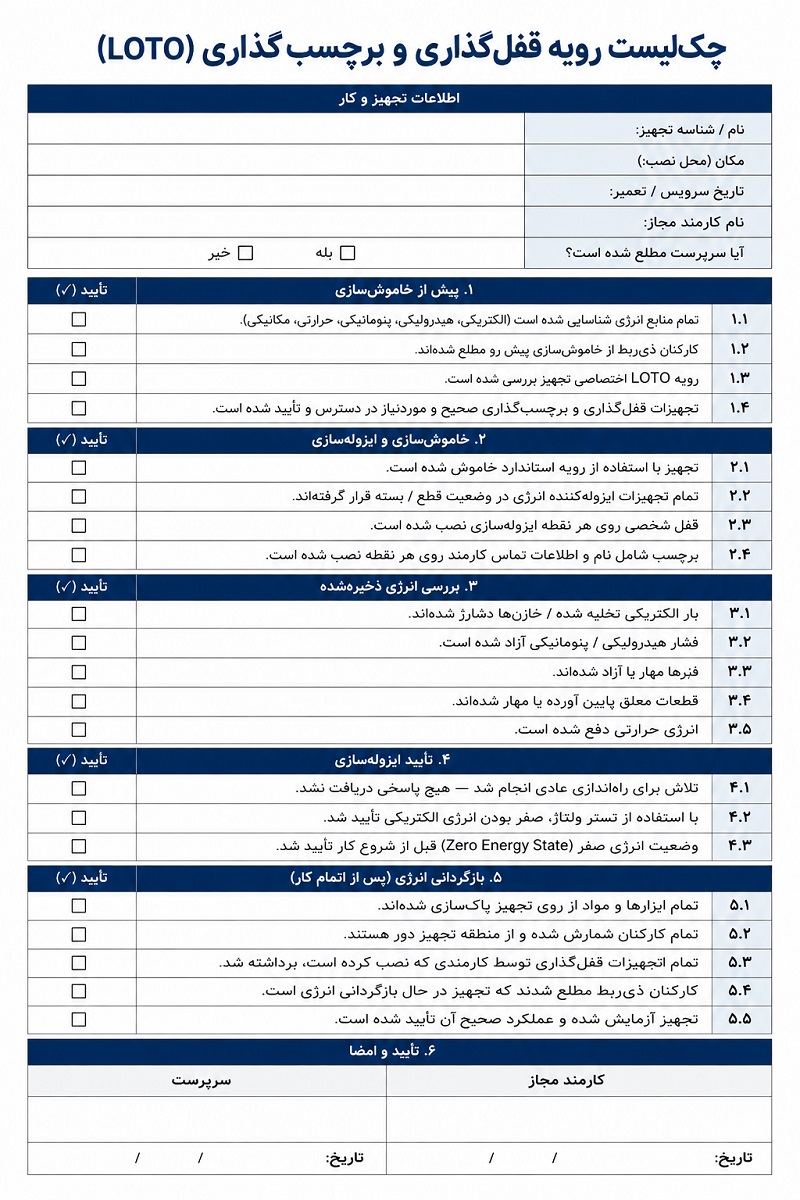

چکلیست رویه لاک اوت تگ اوت و دانلود رایگان قالب آن
دانستن مراحل یک موضوع است؛ اما داشتن یک چکلیست استاندارد که تیم شما واقعاً در محیط کار از آن استفاده کند، موضوع دیگری است.
ما یک چکلیست آماده استفاده برای رویه لاک اوت تگ اوت تهیه کردهایم که تمام مراحل فرایند را پوشش میدهد؛ شامل:
- جزئیات تجهیز
- پیش از خاموشسازی
- ایزولهسازی
- بررسی انرژی ذخیرهشده
- تأیید ایزولاسیون
- بازگردانی انرژی
- تأیید و امضا
این چکلیست بهگونهای طراحی شده است که بتوان آن را چاپ کرد، در محل کار تکمیل نمود و برای سوابق انطباق و رعایت الزامات نگهداری کرد.
دانلود رایگان قالب چکلیست لاک اوت تگ اوت
چند نکته برای استفاده مؤثر از چکلیست:
این چکلیست را متناسب با تجهیزات و منابع انرژی خاص مجموعه خود سفارشیسازی کنید؛ این قالب، رویه استاندارد OSHA را پوشش میدهد، اما هر تأسیسات شرایط و متغیرهای خاص خود را دارد.
هر کارمند مجاز باید برای هر کار، نسخه اختصاصی خود را داشته باشد، نه اینکه از یک برگه مشترک استفاده شود.
چکلیست جایگزین آموزش نمیشود؛ اما اطمینان میدهد که در شرایط فشار کاری، هیچ مرحلهای نادیده گرفته نشود.
سیستم CMMS و مدیریت رویههای لاک اوت تگ اوت
چکلیستهای کاغذی برای مدیریت یک یا دو تجهیز مناسب هستند، اما بیشتر تیمهای مدیریت تأسیسات با دهها و گاهی صدها تجهیز در چندین سایت مختلف سروکار دارند. در چنین مقیاسی، مدیریت دستی رویههای لاک اوت تگ اوت به یک ریسک جدی از نظر انطباق با الزامات تبدیل میشود.
یک نرم افزار نگهداری و تعمیرات این مشکل را با تبدیل کردن LOTO به بخشی جداییناپذیر از فرایند انجام نگهداری و تعمیرات حل میکند، نه یک فرایند جداگانه که در کنار سایر فعالیتها اجرا شود.
با استفاده از یک پلتفرم CMMS یکپارچه مانند سامانه نگهداری و تعمیرات پگاه آفتاب، رویههای اختصاص لاک اوت تگ اوت برای هر تجهیز مستقیماً در دستورکارهای نگهداشت تعبیه میشوند. زمانی که یک تکنسین برای سرویس یک تجهیز مأمور میشود، چکلیست صحیح بهصورت خودکار در اختیار او قرار میگیرد. پس از تکمیل، اجرای رویه ثبت، زمانسنجی و به نام همان کارمند ذخیره میشود؛ بنابراین اگر سوابق درخواست شود، کافی است یک گزارش تهیه کنید، نه اینکه در میان پوشهها و بایگانیهای کاغذی به دنبال مدارک بگردید.
برای تیمهایی که در چندین سایت فعالیت میکنند، استانداردسازی مزیت مهم دیگری است. هر تکنسین، بدون توجه به محل استقرار خود، هر بار دقیقاً از یک رویه استاندارد پیروی میکند.
از سوی دیگر، برای مدیران ایمنی، CMMS قابلیتی را فراهم میکند که با روشهای کاغذی امکانپذیر نیست: دید لحظهای نسبت به اینکه کدام تجهیزات در وضعیت قفلگذاری یا لاک اوت قرار دارند، کدام رویهها زمان بازبینی سالانه آنها فرا رسیده است و شکافهای انطباق با قوانین و مقررات بالادستی در چه بخشهایی قرار دارند.
رعایت الزامات لاک اوت تگ اوت لزوماً نباید یک فرایند دستی و زمانبر باشد. یک نرم افزار نگهداری و تعمیرات کارآمد، این فرایند را به یک سیستم منظم، استاندارد و قابل مدیریت تبدیل میکند.
